甘肃天水供电公司电缆故障测试

甘肃天水供电公司电缆故障测试报告

时间：2020年04月29日

地点：天水市秦州区精表路

人员：天水市供电公司配电运检班：刘益民班长等

      陕西昌硕环保科技有限公司：刘欢、赵世禄

线路编号：131赤峪路线，电缆全长约850m，和115红山路线走向一致。

电缆类型：XLPE，10kV，3芯，铠装

故障情况：两相接地

测试仪器：乌克兰凯普(KEP)电缆故障测试系统SWG12和精确定点仪P-1000，美国Subsite公司U8管线路径仪。

一、 产品图片

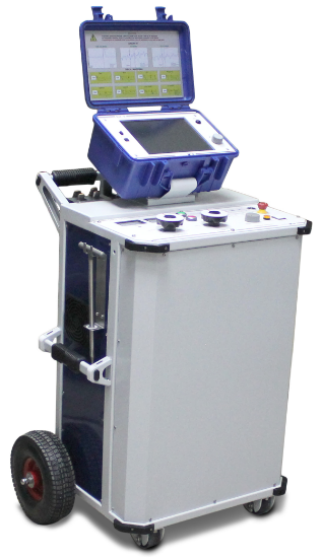

图1、SWG12一体化电缆故障测试系统

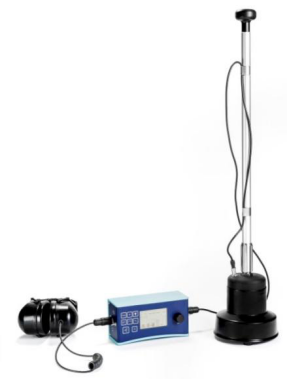

图2、P-1000精确定点仪

图3、U8电缆路径仪

二、测试过程

1、电缆故障情况：

电缆在隧道内敷设，路径明确。电缆发生故障很久，一直在电缆沟内闲置，未修复。

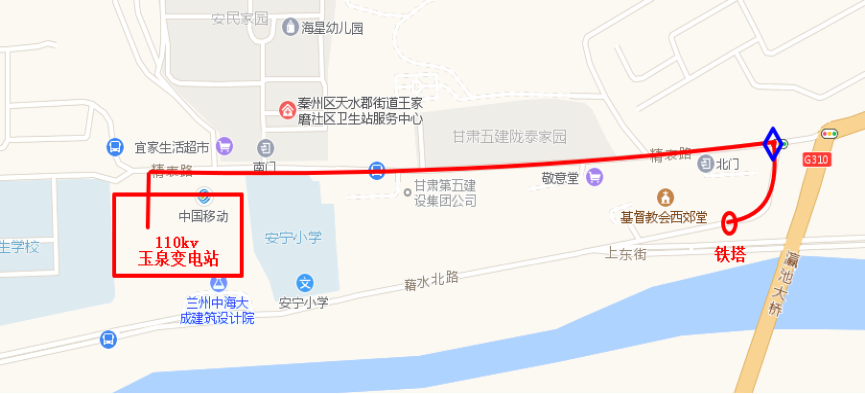

图4、电缆路径及故障点的位置

4.29号下午在115红山路线的工作结束后，用了15分钟就找到了这条电缆的故障点。

由于没有兆欧表，用万用表测试各相的绝缘电阻，A相/地1.6Ω，B相/地∝Ω，C相/地11MΩ。

2、故障距离测试：

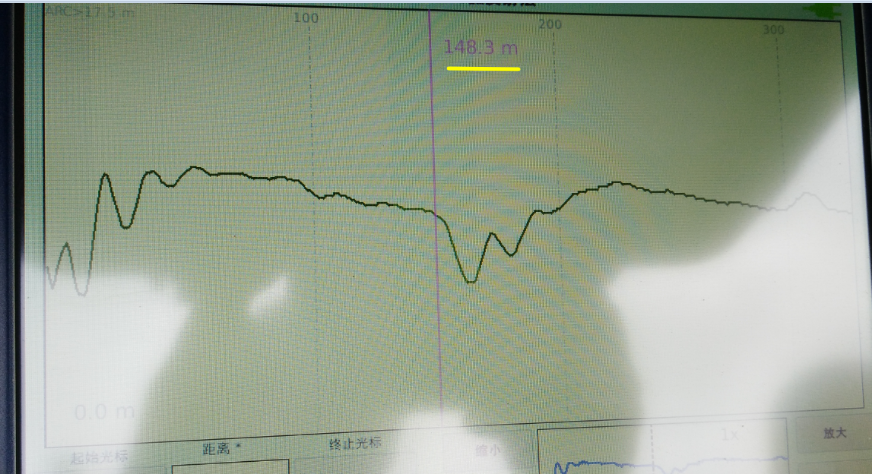

    测试A相，由于A相/地的绝缘电阻只有1.6Ω，在脉冲反射仪RI-9弧反射法的参考波形上就看到了故障点的位置，距离铁塔端148.3m。

3、精确定点

从故障距离148.3m判断故障点就在三医院的路口处。

把SWG-12高压单元设定到冲击模式，电压升到9kv，周期为4s。

三医院人行道上有个井盖，走到那里就听到了响亮的放电声。打开井盖，看到冲击电压形成的闪光。停止冲击，进入井下，看到故障点的外护套破损，有一相的铜屏蔽已经露出来。

由于时间较晚，没有拍摄照片，录制了冲击放电的视频，已经发给了各位领导。

陕西昌硕环保科技有限公司
