库尔勒供电段带电检测

发表时间:2020-06-13 15:00

库尔勒供电段带电检测报告

检测单位:

      陕西昌硕环保科技有限公司

工作负责人:

            李骁,王敏

检测人员:

            李骁,王敏

检测日期:

          2020623


一、检测时间及测试对象范围

检测时间:2020623

测试对象范围:10kV35kV开关柜

二、检测依据

《国家电网公司电力安全工作规程(变电部分)》(国家电网安监〔2009〕664号)

《输变电设备状态检修试验规程》(Q/GDW 1168-2013)

《交流金属封闭开关设备暂态地电压局部放电带电测试技术现场应用导则》(Q/GDW 11060-2013)

《电力设备带电检测技术规范(试行)》(国家电网公司生变电〔2010〕11号)

《变电站设备带电检测工作指导意见》(国家电网公司运检一〔2014〕108号)

三、检测项目

特高频检测、超声波检测。

35kV中心配电室局部放电异常检测报告

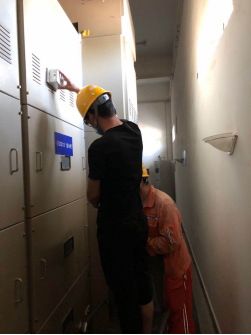

4.1   35kV开关柜超声波局部放电检测报告

一、基本信息

变电站

库尔勒35kV中心配电室

委托单位

库尔勒供电段

试验单位

陕西昌硕环保科技有限公司

运行编号


试验性质

带电检测

试验日期

2020.6.23

试验人员

王敏

试验地点

35kV开关室

报告日期

2020.6.23

编制人

王敏

审核人

李骁

批准人


试验天气

环境温度(℃)

23

环境相对湿度(%

55



、检测数据

序号

开关柜名称

超声波测试数据(dB)

缺陷位置照片

结论

1

35kV进线柜(GG3201)

47

危急缺陷

2

1#主变馈出柜(GG3202)

105

危急缺陷

3

35kV电压互感器柜(GG3203)

36

危急缺陷

4

35kV站用变柜(GG3204)

40

危急缺陷

5

2#主变馈出柜(GG3205)

80


危急缺陷

超声背景(dB

3

4.2   10kV开关柜特高频及超声波部放电检测报告

一、基本信息

变电站

库尔勒35kV中心配电室

委托单位

库尔勒供电段

试验单位

陕西昌硕环保科技有限公司

运行编号


试验性质

带电检测

试验日期

2020.6.23

试验人员

王敏

试验地点

10kV开关室

报告日期

2020.6.23

编制人

王敏

审核人

李骁

批准人


试验天气

环境温度(℃)

23

环境相对湿度(%

55



、检测数据

开关柜名称

超声波检测数据


缺陷位置照片

结论

G3213给水柜

75dB

危急缺陷

特高频检测数据

危急缺陷

超声背景(dB

3

结论

结合超声波和特高频检测见过显示,此开关柜存在局部放电现象,放电类型应为尖端类放电,放电幅值大,建议适时安排停电检修。


库尔勒开闭所局部放电异常检测报告

一、检测时间及工作内容

检测时间:2020-06-23

工作内容:声波成像仪对库尔勒开闭所敞开设备局部放电检测

声波成像仪功能:1.可检测绝缘体表面放电和电晕放电信号

                2.设备振动源查找

设备型号:NL-100

二、报告数据

设备名称:支柱绝缘子

检测日期:2020623

天气:多云

温度(℃):20

湿度(%): 55

设备型号:NL-100

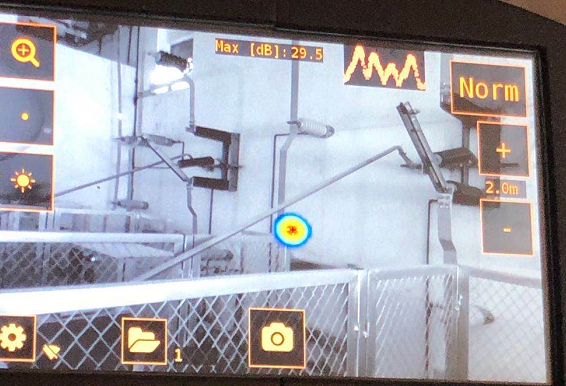

声波图谱分析

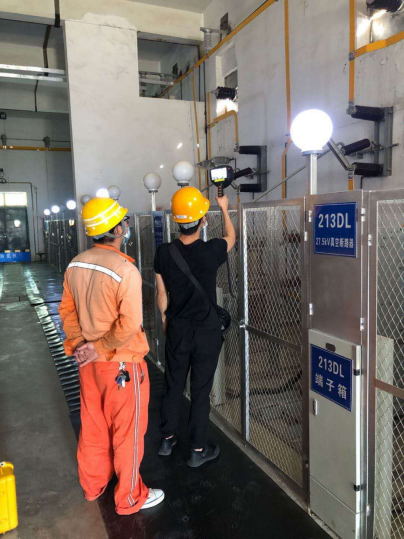

现场测试照片

缺陷位置照片

图像分析

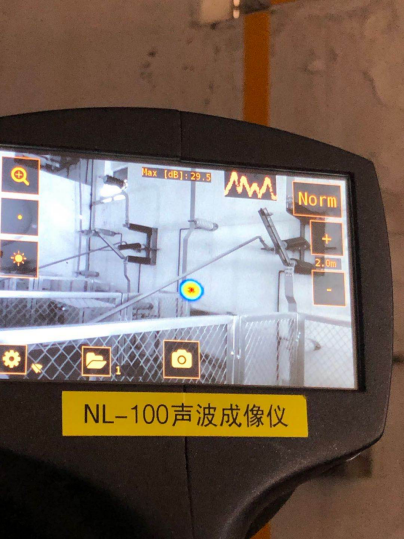

通过声学成像仪测试图像可见在低压侧支柱绝缘子测得异常声源,最大放电幅值为29.5db

处理意见

建议在条件允许情况下停电检差
