中广核金昌西坡光伏电站电缆故障检测

光伏电缆故障测试报告

时间：2020年5月12日14:30

地点：中广核金昌西坡光伏电站

人员：电站工程师：李一坤

　　　陕西昌硕环保科技有限公司：马瑞奇、赵启东

线路名称：05区03汇流箱6支路

电缆类型：PV1-F*4mm²、单芯、无铠装

故障情况：6支路负极电缆接地，用万用表测试绝缘电阻为240kΩ。

测试仪器：乌克兰凯普电缆故障测试仪SWG12和精确定点仪P-900

一、 SWG12和P-900简介

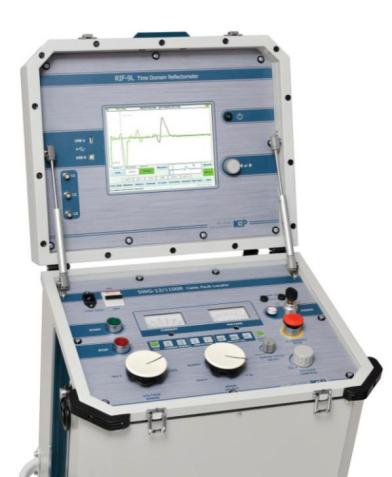

图1：SWG12

SWG12采用一体化设计，接线简单，便于搬运。冲击能量高达1100J，适合于380V-10kV电缆的故障测试。采用10.4吋彩色高亮触摸式液晶，中文界面、操作简单、波形清晰。量程为60m-120km。

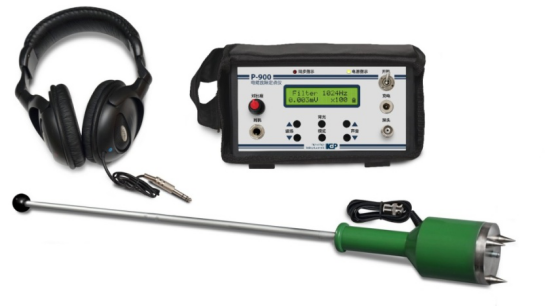

2、P-900

      P-900采用声磁同步原理，直接显示声磁延时值，精度为0.1m。

二、测试过程

1、电缆故障情况：

   6支路负极电缆接地，该组件的保险丝已经甩开没有向外送电，需要找到故障点修复。

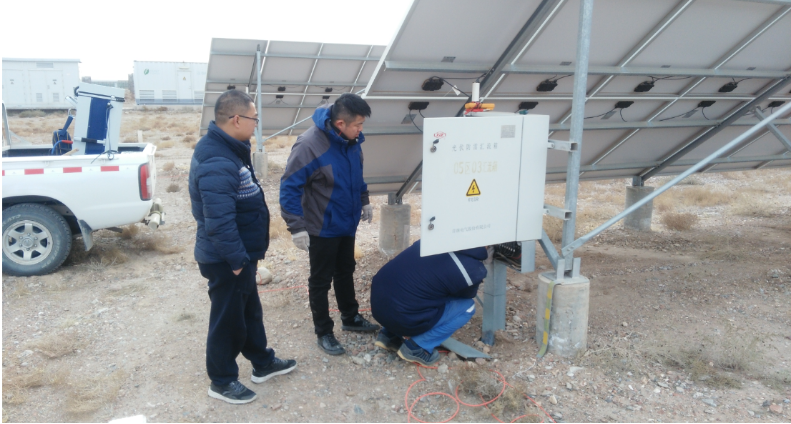

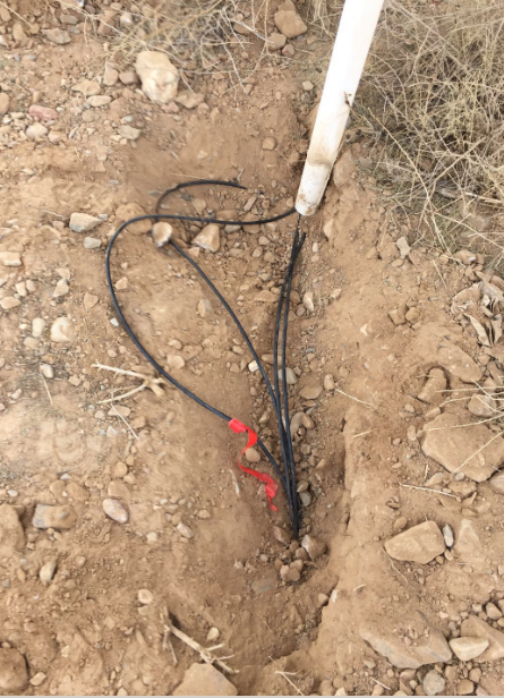

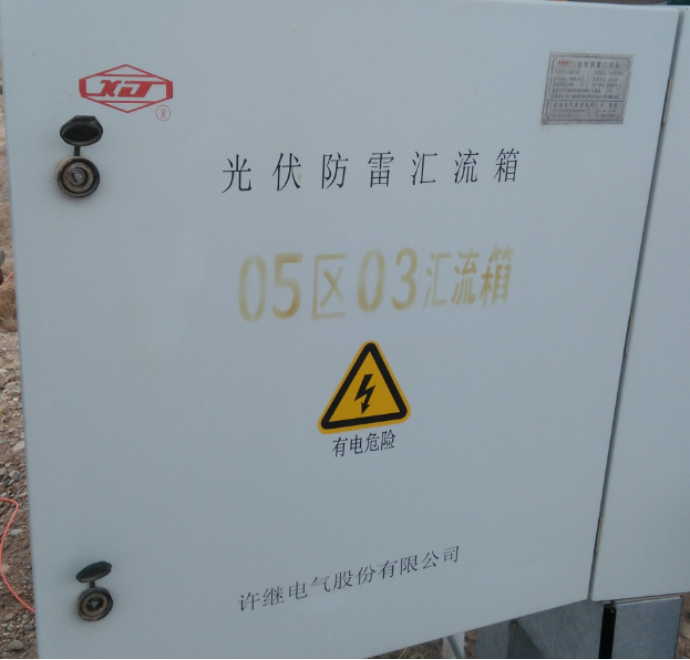

3、现场图片

2、故障点测试

由于电缆只有9米长，因此直接定点。把6支路电缆的两端解开悬空。把SWG12的高压输出接在汇流箱处的六支路电缆和大地之间，施加6kV高压脉冲，用定点仪在距离另一端约1.5米处听到了放电声，现场开挖验证。包括开挖，整个测试过程用时约45分钟。

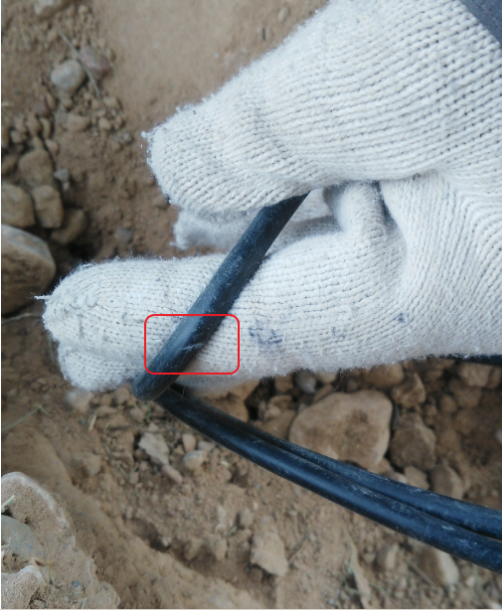

4、故障点
