1.产品介绍

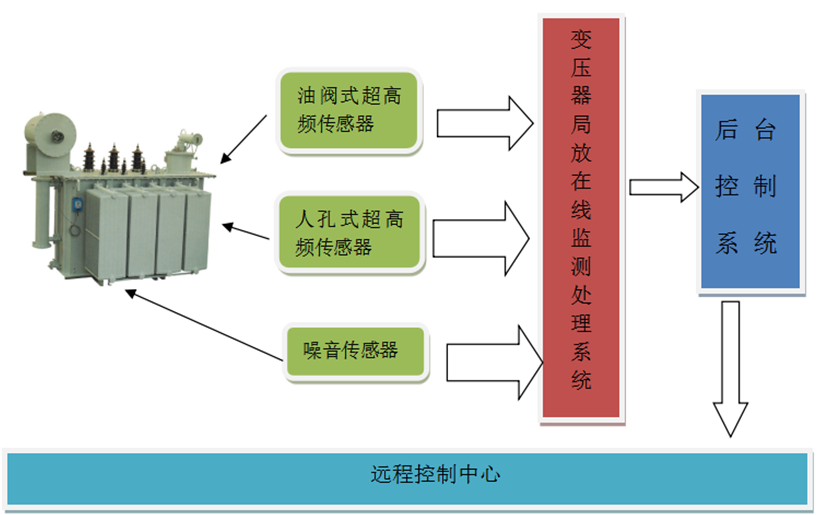

变压器局放在线监测系统为变电站变压器局放实时在线监测装置，主要适用于110kV及以上电压等级的数字化变电站的局放在线监测、分析、远程报警等，实现变电站检修数字化。
（1）局部放电检测：装置实时检测并显示电力设备中的局部放电现象，可以判定变压器油中金属颗粒、悬浮电位、内部电晕、固体绝缘内部缺陷、固体绝缘表面脏污等典型缺陷产生的局部放电信号；采用全数字化高速局放信号采集处理芯片，传感器检测频带可达到3GHz，并可根据需要选用其间的子频段；检测中心频带驻波比：＜2.0。
（2）局部放电定位：装置提供局部放电初步定位功能，定位精度为变压器内某一范围。UHF信号传播过程中衰减比较快，离开放电源的距离不同，放电信号的幅值显著不同，因此，通过比较UHF放电信号的幅值可以进行放电的粗略定位。
2.性能特点
a.灵敏度高。匝绝缘的导线表面有尖角、毛刺，或者油箱及某些金属结构件出现尖角等放电的检测灵敏度可达5PC。
b.稳定性好。选用优质传感器，外接噪声传感器和特定滤波器，采用先进的检测技术，配合软件处理技术，使抗干扰性强，有效提高了仪器的稳定性。
c.判断准确。本装置实时连续采样，当检测到的局部放电信号同时满足设置的“阀值”、“密度”和“可信度”时，才判为异常，提高了判断的准确性。
d.完善的数据分析功能。装置具有完善的记录，分析变压器运行过程中发生的局放现象，判定局放发生、发展规律，为检修提供依据。
e.就地和远程报警。装置设置就地声光报警功能、远程软件界面报警功能,采用光纤通信，通信距离长、可靠。
3.主要技术参数介绍
3.1装置技术参数：
工作电源：
| AC220V，50H/60Hz（允许偏差-20%~+15%） |
工作电流： | 0.5A |
主机监测频段： | 100MHz-2000MHz(高频)，300MHz-3000MHz（噪音） |
灵敏度： | 10Pc |
增益： | 85dB |
同步处理： | 软件同步，交流电源同步 |
采集精度：
| 12Bit |
3.2高频传感器参数：
| 监测频段： | 100MHz-2000MHz |
灵敏度： | 10PC |
增益： | 65dB |
驻波比： | 1.5 |
阻抗： | 50欧姆 |
接口： | N-型 |
安装方式： | 人孔、手孔、油阀 |
3.3噪音传感器参数：
监测频段： | 100MHz-3000MHz |
灵敏度： | 10PC |
增益： | 65dB |
驻波比： | 1.5 |
阻抗： | 50欧姆 |
接口： | N-型 |
安装方式： | 强磁安装 |
3.4高频电缆线参数：
内导体外径： | 2.83mm |
总外径： | 10.2mm |
最高使用频率： | 8000MHz |
衰减率： | 衰减率154dB/km |
屏蔽层： | 双层镀银屏蔽 |
3.5电磁兼容：
静电放电抗扰度： | GB/T 17626.4-2 | IV级 |
射频电磁场辐射抗扰度： | GB/T 17626.4-3 | III级（网络IV级） |
电快速瞬变脉冲群抗扰度： | GB/T 17626.4-4 | IV级 |
浪涌（冲击）抗扰度： | GB/T 17626.4-5 | IV级 |
射频场感应的传导骚扰抗扰度： | GB/T 17626.4-6 | III级 |
工频磁场抗扰度： | GB/T 17626.4-8 | IV级 |
脉冲磁场抗扰度： | GB/T 17626.4-9 | V级 |
阻尼振荡磁场抗扰度： | GB/T 17626.4-10 | V级 |
振荡波抗扰度： | GB/T 17626.4-12 | II级（信号端口）
|
